管路布置與統計是三維設計的一項重要內容，像化工、液壓站這類設計，都離不開管路的布置。使用中望3D設計軟件里的焊件模塊，不僅能對這些管路布置進行簡單實用的設計，還能對管路材料的長度、重量、數量進行自動統計，輸出成表格。

下面，我們通過焊件模塊的操作，學習如何使用中望3D的布管并統計功能。

1. 在裝配好基礎模型后，使用三維草圖功能把管路的路徑繪制出來，如圖1。


圖1 繪制管路路徑

2. 打開焊件結構構件里目錄文件草圖的位置，修改或是新建合適的管道模型截面圖，并保存在構件庫里（保存在根目錄里）。

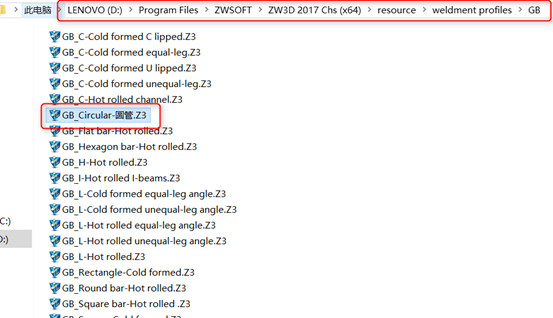

圖2 打開焊件結構構件目錄文件

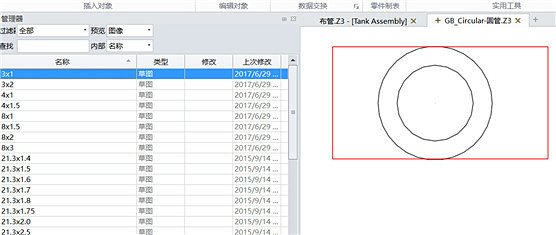

圖3 管道模型截面

3. 使用【焊件】模塊的【結構構件】，找到GB庫的圓管構件，直接布管。

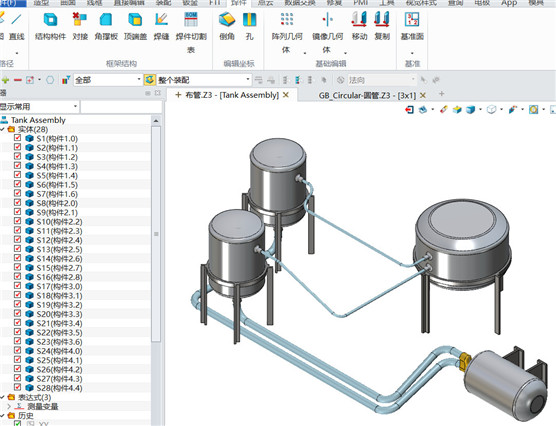

圖4 在焊件模塊布管

4. 布完管道后，管路在彎道會自動分離部件，變成多實體零件，如一整根管不需焊接直接彎管，可用“組合”命令布爾加運算組合。


圖5 管路在彎道自動分離部件

5. 選擇【焊件切割表】命令，統計鋼管明細表。

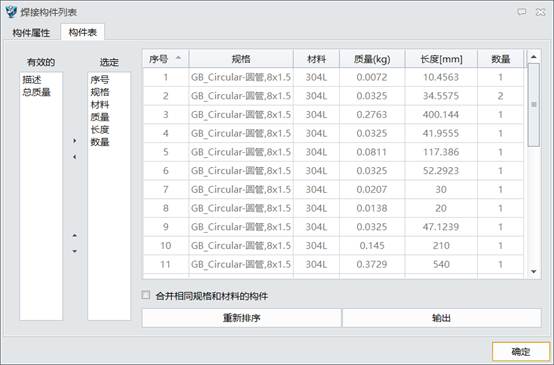

圖6 焊接構件列表

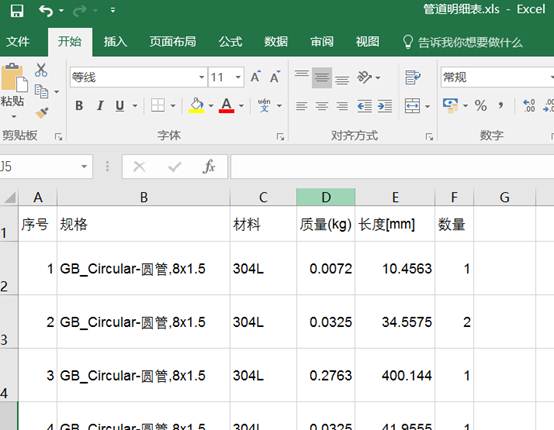

圖7 統計鋼管明細表

6. 如果要統計相同管道的總長，只需要勾選合并相同規格和材料的管道構件，就可以快速統計出來。

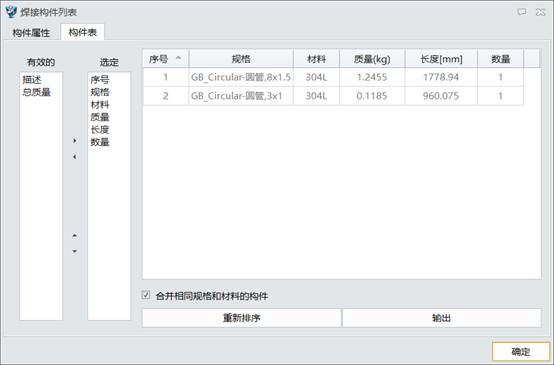

圖8 統計相同管道的總長

以上為中望3D焊件模塊統計功能的使用方法，熟悉該方法后，設計師就能對管路布置進行快速準確的計算，對掌握型材數據有極大的幫助，顯著地提高工作效率。
