CAD中畫三維螺紋的方法
CAD廣泛應用于機械設計中，機械設計中經常會需要畫螺紋。而三維螺紋的操作是非常需要耐心操作的一項工作，那么大家初學CAD時應該如何去畫一個三維螺紋呢？下面給大家總結了較詳細的繪圖步驟：
第一步，打開CAD軟件，在下方命令行輸入螺旋命令“helix”根據提示畫出所需要的螺旋線

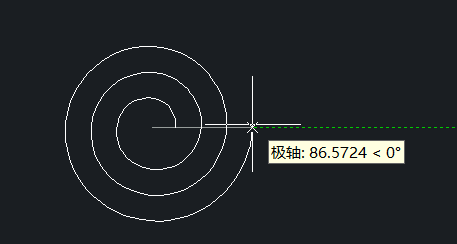

第二步，根據實際需要，調整螺旋線的圈數，增加密度，如下圖所示：

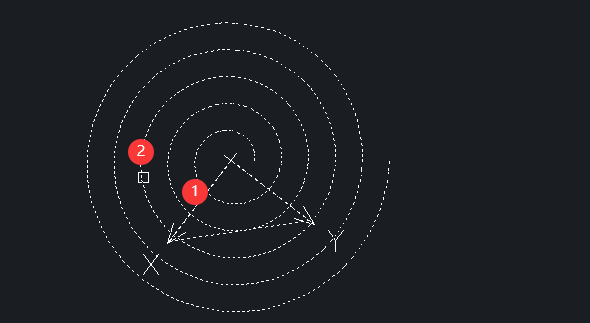

第三步，利用“ucs”（坐標系）命令將坐標移到坐標系端點，注意坐標得有一個指向圓心，不然可能出現螺紋翻轉。然后在端點做一個等邊三角形（邊長小于螺距），做成面域（命令是“reg”，選擇所有的邊）
第四步，開始掃掠 ，命令符“SWEEP ”選等邊三角形確定，再選螺旋線。
最后差集（命令SUBTRACT）把螺紋切出來，再整理一下。
根據以上步驟這樣一個螺絲的螺紋就出來了。螺紋的制作要更加細心耐心，大家多嘗試幾次一定可以成功繪制的。
