CAD旋轉命令怎么用？
用戶在使用cad進行繪圖過程中，如果需要對圖形對象進行旋轉的話要怎么操作呢？Cad中就有這么一個工具。
旋轉對象就是對用戶所指定的對象圍繞基點進行旋轉一定的角度的功能。
在進行旋轉對象的操作前，首先用戶需要點擊工具欄的【旋轉】按鈕，接著就是進行選擇所需要旋轉的對象后，按enter鍵確認執行命令，此時cad系統命令行將會出現指定的基點或位移的相關提示，然后用戶用鼠標點擊一下就指定了其中一點作為對象所要進行旋轉的中心點。

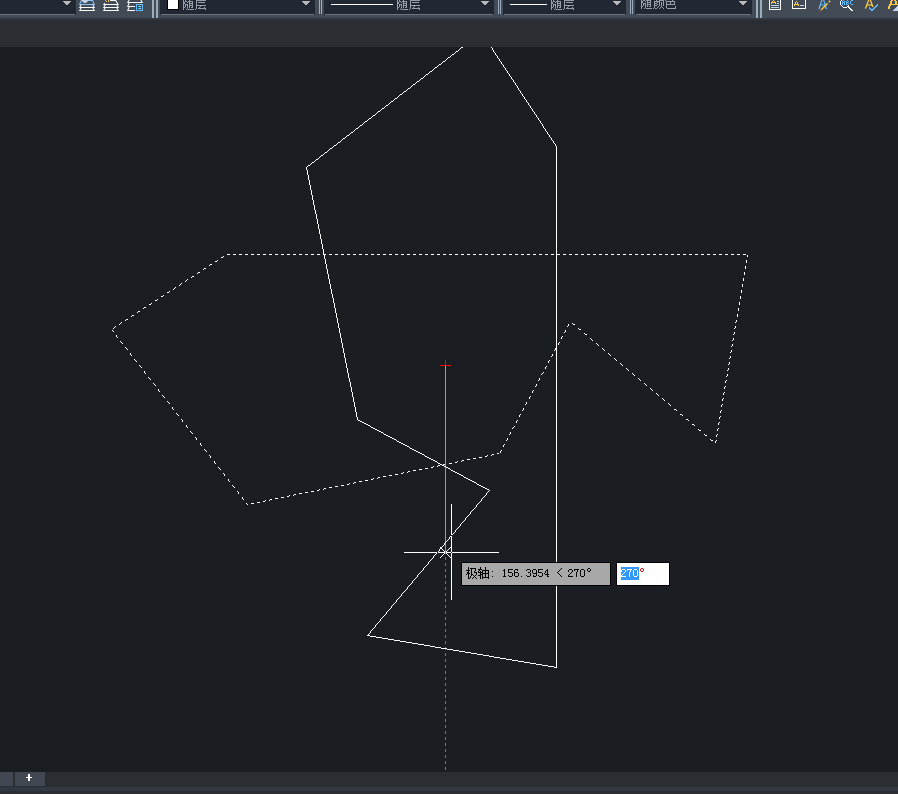

然后下一步就是在命令行中輸入想要進行旋轉的角度按enter鍵確認執行，或者就在用戶確定了旋轉的中心點后拖動一下鼠標，拖到當對象達到所需要旋轉出來的角度時點擊一下鼠標確認即可，旋轉效果如圖所示。
