在CAD的使用過程中，當我們插入外部參照的時候，有些圖顯示很暗，在進行工作的時候帶來了極大的不方便，那大家知道如何調亮參照圖嗎？
下面快跟著小編一起來學習下調亮參照圖的方法吧
1、首先，大家打開中望CAD軟件

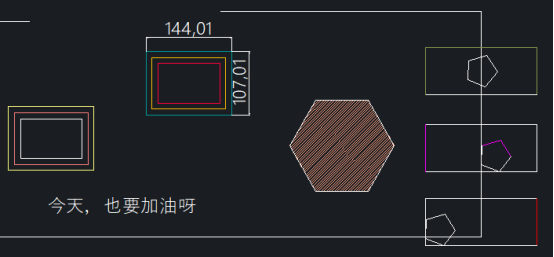

2、打開需要進行調亮的圖紙，以下圖為例，參照的圖形不夠亮顯
3、點擊“工具”-“選項”按鈕

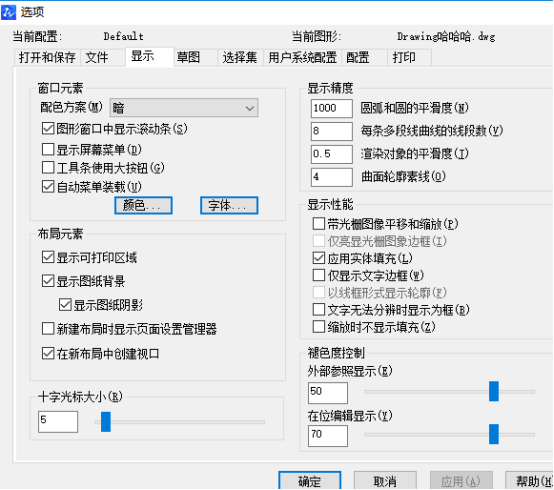

4、CAD軟件會自動彈出來“選項設置”的對話框

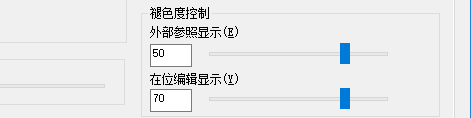

5、在“顯示”選項卡下面，我們看到“外部參照”顯示

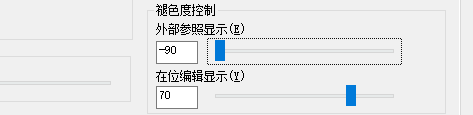

6、在這里，外部顯示的值越大，顏色就會越暗，我們這里拉至最左端，調整為-90

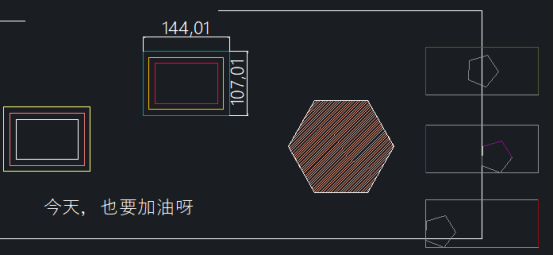

7、這樣，剛剛插入的外部參照就變明亮了
