CAD常用建模：中望3D圓形麻花建模教程。
中望3D作為一款高性價比的軟件，對設計師來說是個很好的建模選擇。
下圖是使用中望3D建模的圓形麻花狀產品效果圖，具體步驟如下：
步驟/方法

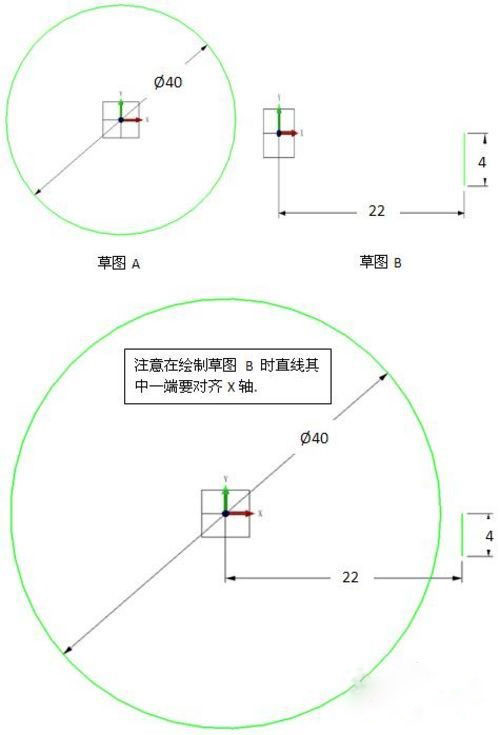

1.使用草圖的功能，選擇XY平面分別繪制草圖A與草圖B:

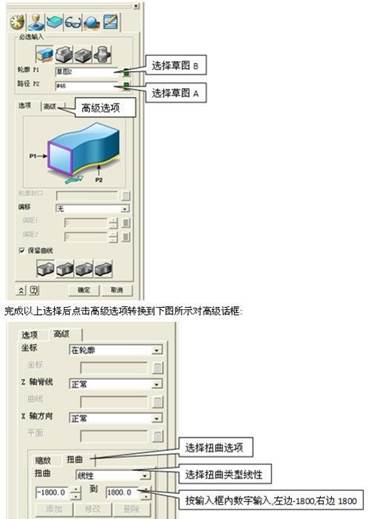

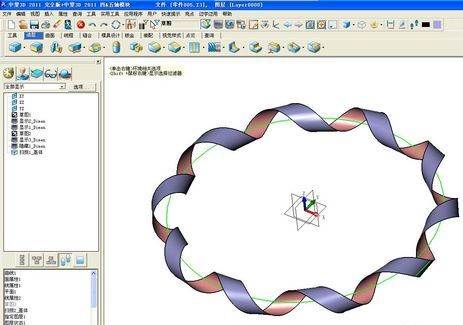

2.使用標準掃掠功能創建一個圓形螺旋面：
3.創建掃描管道，方法有兩種。下面首先介紹一下常規的做法，具體如下：

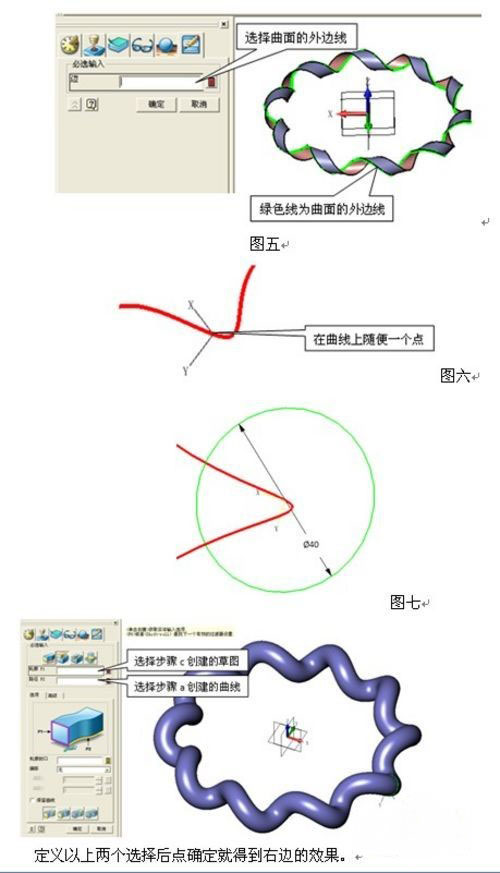

a.抽取掃描用的路徑線，點擊邊界曲線功能生成掃描路徑。
b.在繪圖區的空白處單擊右鍵，然后彈出右鍵菜單選擇插入基準面創建一個垂直于掃描路徑的基準面
c.在新建的基準面上再建立一個草圖，畫一個圓，草圖具體如下：
d.使用基準掃掠的功能掃出一條麻花管：

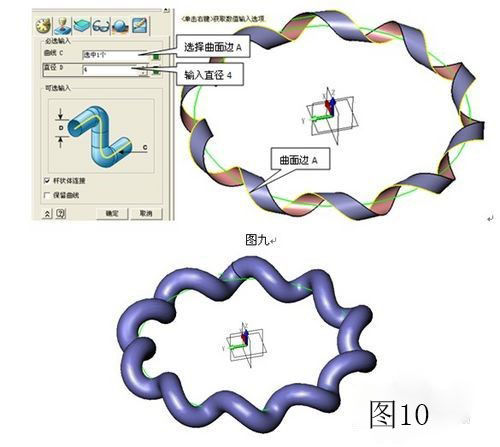

下面再介紹一下直接用桿狀掃掠來完成管狀掃描的方法：
簡單的幾步驟就完成了麻花管的掃描操作，最終效果如下。

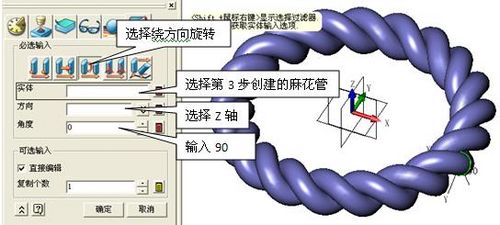

4.最后一步，就是對麻花管旋轉復制，選擇復制幾何體的功能對麻花管進行旋轉復制：

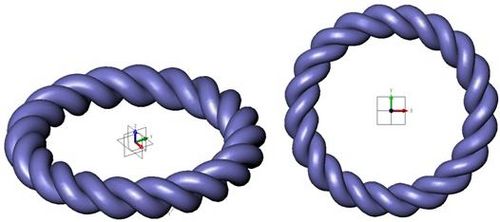

確定后得到最終效果，完成建模。
