問題描述
用常規方法無法刪除不適用的圖層。
問題原因
1、圖層被參照。參照的圖層包括以下內容。
? 圖層0和DEFPOINTS.
? 當前圖層。
? 包含對象的圖層（包括塊定義匯總的對象的圖層）。
? 依賴外部參照的圖層。
2、局部打開圖形中的圖層也被視為已參照并且不能刪除。
解決方法一

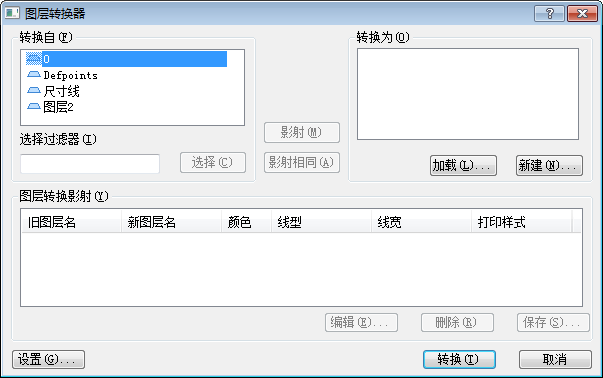

1、在命令行輸入【LAYTRANS】，然后【回車】，打開【圖層轉換器】對話框。

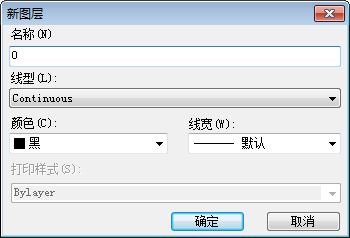

2、單擊【新建】新建【0】層。

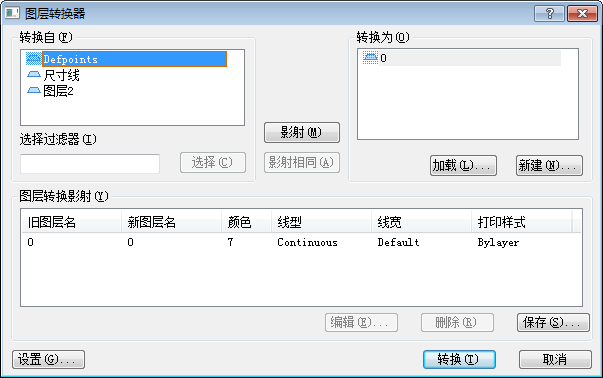

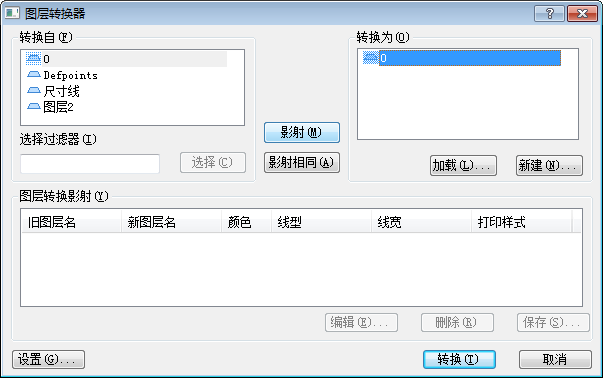

3、選擇需要刪除的圖層與【0】層，單擊【映射】。
4、單擊【轉換】關閉對話框。
解決方法二
使用【圖層合并】命令將選定圖層合并到目標圖層中，并將以前的圖層從圖形中刪除。
1、在命令行輸入【LAYMRG】，然后【回車】。
2、命令行提示：
命令: LAYMRG
選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:
選中的圖層: 圖層3
選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:
選中的圖層: 圖層3 圖層1
選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:
選擇目標圖層上的對象或 [鍵入(T)/放棄(U)]:
******** 警告 ********
你將永久地將下列圖層合并到圖層 圖層2 中:
圖層3 圖層1
正在將圖層圖層3 合并到圖層 圖層2 中
在圖層 圖層3 上的所有圖元已被移到圖層 圖層2 上。
正在將圖層圖層1 合并到圖層 圖層2 中
在圖層 圖層1 上的所有圖元已被移到圖層 圖層2 上。
你想繼續嗎? [是(Y)/否(N)] <是>:
