繪制軸零件圖紙時，由于其往往只有一個主視圖而直徑標注也在主視圖上，因此直徑也要使用線性標注來標注，那么問題來了：如何利用線性標注來標注直徑符號呢？

在此，為大家介紹一種很實用的方法：調用標注樣式

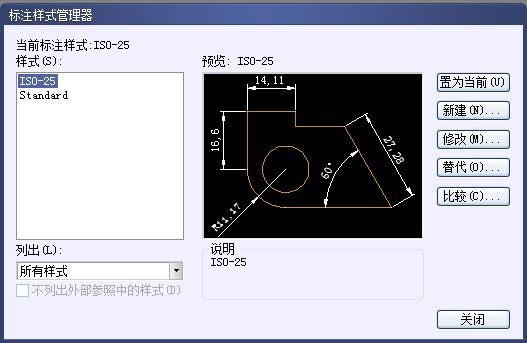

通過點擊標注——標注樣式調出標注樣式管理器，如下圖所示

CAD中如何利用線性標注來標注直徑符號

接著點擊“新建”按鈕創建一個新的標注樣式，輸入新樣式名稱：直徑標注

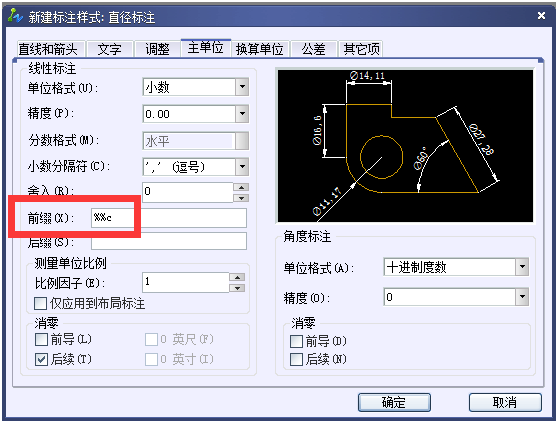

然后在主單位的“前綴”設置為“%%c”，確定即可，如下圖所示



CAD中如何利用線性標注來標注直徑符號

最后，在標注直徑時直接調用該直徑樣式即可。
